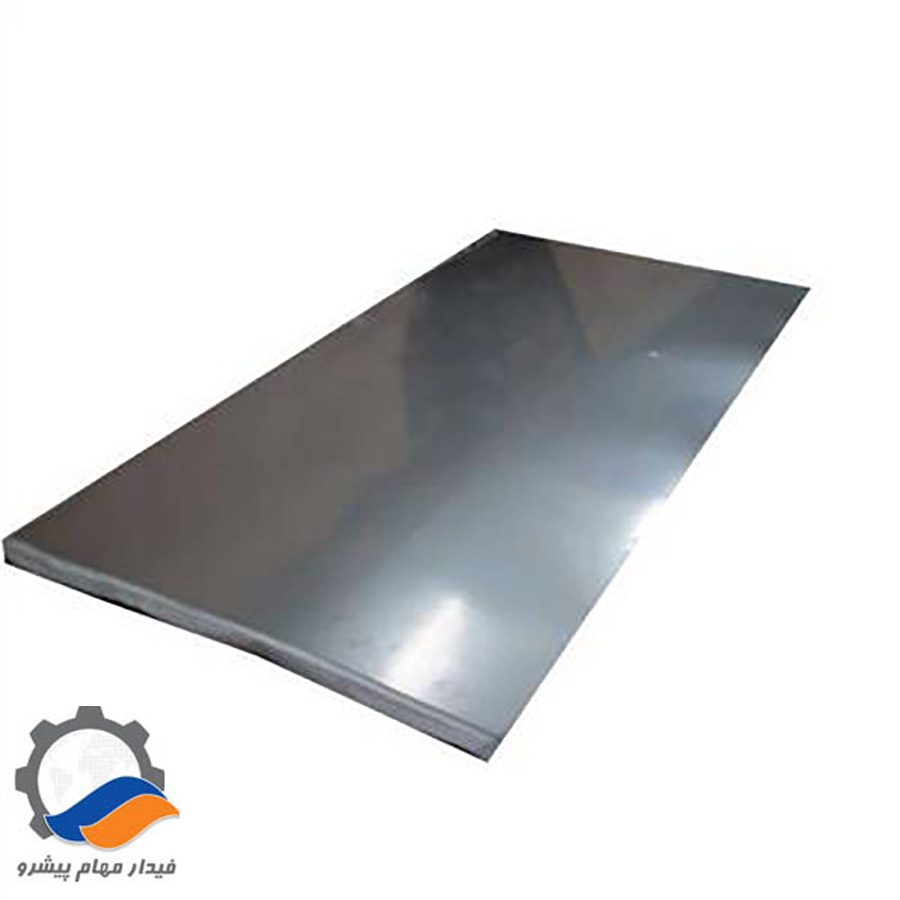

ورق رائکس
ورق رائکس (RAEX) در واقع یک نوع ورق فولادی ضدسایش (Wear Resistant Steel) است که توسط شرکت SSAB فنلاند تولید میشود. این ورقها به دلیل ترکیب شیمیایی خاص و عملیات حرارتی ویژه، سختی و مقاومت سایشی بسیار بالایی دارند و در عین حال از استحکام و شکلپذیری خوبی هم برخوردارند.
ویژگیهای کلیدی ورق رائکس
ویژگیهای کلیدی ورق رائکس (Raex) به طور خلاصه شامل این موارد است:
۱. مقاومت سایشی بالا
- به دلیل سختی زیاد (معمولاً در گریدهای 400، 450 و 500 برینل) در برابر سایش و خوردگی ناشی از برخورد ذرات بسیار مقاوم است.
- در محیطهایی که تماس مداوم با شن، ماسه، سنگ و مواد معدنی وجود دارد، طول عمر قطعات را به شکل قابل توجهی افزایش میدهد.
۲. استحکام مکانیکی بالا
- علاوه بر سختی، دارای استحکام کششی و خمشی بسیار مناسب است.
- امکان استفاده در شرایطی که هم مقاومت سایشی و هم تحمل تنش لازم است.
۳. شکلپذیری و قابلیت ماشینکاری
- با وجود سختی بالا، قابلیت خمکاری سرد و برشکاری با تجهیزات مناسب را دارد.
- میتوان با لیزر، پلاسما و برش هواگاز آن را به راحتی برش داد.
۴. قابلیت جوشکاری
- امکان جوشکاری با رعایت اصول و در صورت نیاز پیشگرمایش وجود دارد.
- اتصال به سایر فولادها به خوبی امکانپذیر است.
۵. افزایش طول عمر تجهیزات
- در مقایسه با ورقهای ساختمانی معمولی، چندین برابر عمر مفید بیشتری دارد.
- باعث کاهش هزینه تعمیرات و تعویض قطعات در صنایع سنگین میشود.
۶. صرفهجویی اقتصادی
- هرچند قیمت اولیه بالاتر از ورقهای معمولی است، اما به دلیل کاهش توقف تولید، هزینه تعمیر و جایگزینی، در بلندمدت اقتصادیتر است.
ورق رائکس (Raex) مثل سایر فولادهای ضدسایش تحت یکسری استانداردها تولید و کنترل کیفیت میشود.
استانداردهای ورق رائکس (Raex)
- استاندارد سختی (Hardness Standard)
- ورقهای ضدسایش معمولاً بر اساس سختی برینل (HBW) معرفی میشوند.
- برای Raex، سختی در محدودههای مشخصی مثل 370–540 HBW (بسته به گرید 400، 450، 500) کنترل میشود.
- استانداردهای بینالمللی مرجع
- اغلب با EN 10029 و EN 10051 برای تلرانس ضخامت و ابعاد مطابقت دارد.
- خواص مکانیکی معمولاً بر اساس EN 10002 / EN ISO 6892-1 (آزمایش کشش) کنترل میشوند.
- آزمایش ضربه طبق EN ISO 148-1 (Charpy V-notch) انجام میشود.
- گواهی کیفی کارخانه (Mill Test Certificate – MTC)
- به صورت EN 10204 – 3.1/3.2 ارائه میشود.
- شامل آنالیز شیمیایی، خواص مکانیکی (کشش، تسلیم، سختی، ضربه) است.
- استاندارد معادل در بازار جهانی
- Raex 400 ≈ Hardox 400 ≈ Dillidur 400 ≈ XAR 400
- Raex 450 ≈ Hardox 450 ≈ Dillidur 450 ≈ XAR 450
- Raex 500 ≈ Hardox 500 ≈ Dillidur 500 ≈ XAR 500
جدول مشخصات فنی ورق رائکس
| گرید ورق | سختی برینل (HBW) | استحکام کششی (MPa) | استحکام تسلیم (MPa) | چقرمگی (KV, -40°C) | کاربردها |
| Raex 400 | 370 – 430 | 1250 – 1500 | ≥ 1000 | 30 J | مناسب برای باکت لودر، شوتها، نوار نقاله، تیغه بلدوزر |
| Raex 450 | 425 – 475 | 1350 – 1600 | ≥ 1100 | 25 J | مناسب برای ماشینآلات راهسازی، تیغه گریدر، کامیونهای معدنی |
| Raex 500 | 450 – 540 | 1550 – 1800 | ≥ 1200 | 20 J | مناسب برای تجهیزات معدنی بسیار سنگین، خردکنها و صنایع سیمان |
توضیحات تکمیلی:
- هر چه گرید بالاتر باشد، مقاومت سایشی بیشتر و شکلپذیری کمتر میشود.
- Raex 400 انعطافپذیری بهتری دارد و راحتتر خم و ماشینکاری میشود.
- Raex 500 بیشترین مقاومت سایشی را دارد اما برای خمکاری و جوشکاری باید دقت بیشتری به خرج داد.
- انتخاب گرید بستگی به شدت سایش محیط کاری و نوع قطعه دارد.
آنالیز شیمیایی تقریبی ورق Raex
| عنصر | Raex 400 | Raex 450 | Raex 500 | نقش اصلی |
| C (کربن) | 0.12 – 0.20 % | 0.12 – 0.22 % | 0.15 – 0.25 % | افزایش سختی و استحکام |
| Mn (منگنز) | 1.20 – 1.60 % | 1.20 – 1.60 % | 1.30 – 1.70 % | بهبود استحکام و چقرمگی |
| Si (سیلیسیم) | 0.20 – 0.50 % | 0.20 – 0.50 % | 0.20 – 0.50 % | افزایش استحکام و مقاومت در برابر سایش |
| Cr (کروم) | 0.40 – 1.00 % | 0.50 – 1.20 % | 0.80 – 1.40 % | افزایش مقاومت سایشی و ضدخوردگی |
| Ni (نیکل) | 0.20 – 1.00 % | 0.20 – 1.20 % | 0.50 – 1.50 % | افزایش چقرمگی، مخصوصاً در دماهای پایین |
| Mo (مولیبدن) | 0.20 – 0.50 % | 0.20 – 0.60 % | 0.25 – 0.60 % | افزایش سختیپذیری و مقاومت حرارتی |
| P (فسفر) | ≤ 0.025 % | ≤ 0.025 % | ≤ 0.025 % | ناخالصی – باید حداقل باشد |
| S (گوگرد) | ≤ 0.010 % | ≤ 0.010 % | ≤ 0.010 % | ناخالصی – باید حداقل باشد |
✅ نکات مهم
- با افزایش گرید (از 400 به 500)، مقدار کربن، کروم و مولیبدن بیشتر میشود تا سختی بالاتر رود.
- وجود نیکل و منگنز باعث میشود فولاد در کنار سختی، چقرمگی (toughness) خوبی هم داشته باشد.
- گوگرد و فسفر همیشه باید در حد بسیار پایین نگه داشته شوند تا از تردی و شکست جلوگیری شود.
مقایسه ورق رائکس و هاردوکس
| ویژگی | Raex (فنلاند – SSAB Europe) | Hardox (سوئد – SSAB Sweden) |
| تولیدکننده | شرکت SSAB فنلاند | شرکت SSAB سوئد |
| گریدهای رایج | Raex 400, 450, 500 | Hardox 400, 450, 500, 550, 600, Extreme |
| سختی برینل (HBW) | 370 – 540 (بسته به گرید) | 370 – 650 (بسته به گرید) |
| استحکام کششی | 1250 – 1800 MPa | 1250 – 2000+ MPa |
| قابلیت جوشکاری | بسیار خوب، نیاز به پیشگرمایش در ضخامتهای بالا | بسیار خوب، با استانداردهای کامل جوشکاری |
| قابلیت خمکاری و شکلپذیری | مناسب در گریدهای پایینتر (400 و 450) | عالی حتی در سختیهای بالا |
| چقرمگی (Impact Toughness) | خوب ولی پایینتر از Hardox | بسیار عالی، بهخصوص در دماهای پایین |
| تنوع محصول | محدود به چند گرید و ضخامت | بسیار متنوع (از 0.7mm ورق نازک تا 160mm ورق ضخیم) |
| کاربردها | تجهیزات معدنی، راهسازی، سیمان و فولاد | تمام صنایع سنگین: معدن، زباله، فولاد، کشاورزی، نفت و گاز |
| قیمت | معمولاً ارزانتر از Hardox | کمی گرانتر به دلیل کیفیت و شهرت جهانی |
جمعبندی
- اگر به دنبال قیمت مناسبتر با کیفیت خوب هستی → Raex انتخاب خوبیه.
- اگر پروژه نیاز به بالاترین طول عمر، چقرمگی عالی و تنوع سایز/ضخامت داره → Hardox گزینه حرفهایتره.
- در بازار ایران هم معمولاً Raex مقرونبهصرفهتر و راحتتر پیدا میشه، ولی Hardox برندتر و مطمئنتر محسوب میشه.
راهنمای انتخاب بر اساس صنعت
۱. صنایع معدنی (استخراج سنگ، شن و ماسه، معدنکاری)
- شرایط کاری: بار سنگین، ضربه شدید، سایش دائمی.
- ✅ پیشنهاد: Hardox 450 یا 500 (چقرمگی بالا و مقاومت عالی در برابر ضربه)
- ⚙️ اگر محدودیت بودجه داری → Raex 450 یا 500 هم مناسب است ولی دوام Hardox بالاتر است.
۲. صنایع سیمان و فولاد
- شرایط کاری: سایش پیوسته با مواد ساینده (کلینکر، سنگآهن).
- ✅ پیشنهاد: Raex 500 یا Hardox 500 برای شوتها، قیفها و نوار نقاله.
- Hardox در برابر دمای بالاتر کمی بهتر عمل میکند.
۳. ماشینآلات راهسازی (بلدوزر، گریدر، لودر)
- شرایط کاری: ضربه + سایش + نیاز به خمکاری و جوشکاری.
- ✅ پیشنهاد: Raex 400 یا 450 (قابل خمکاری و جوشکاری راحتتر)
- اگر پروژه سنگین و مداوم است → Hardox 450 بهترین انتخاب است.
۴. صنایع بازیافت و زباله
- شرایط کاری: خردکنها، آسیابها، سایش بسیار زیاد.
- ✅ پیشنهاد: Hardox 500 یا 550 (عمر طولانیتر)
- اگر صرفه اقتصادی مهم باشد → Raex 500 انتخاب بهتری از نظر هزینه است.
۵. صنایع نفت و گاز / پتروشیمی
- شرایط کاری: خوردگی و سایش ترکیبی.
- ✅ پیشنهاد: Hardox (به دلیل استانداردهای جهانی و کیفیت بالاتر)
- Raex کمتر در این صنعت استفاده میشود.
۶. کاربردهای عمومی و کشاورزی
- شرایط کاری: نیاز به ورق ضدسایش با قیمت مناسب.
- ✅ پیشنهاد: Raex 400 (بهترین تعادل بین قیمت و کارایی)
- Hardox معمولاً گران است و در کشاورزی خیلی لازم نیست.
کاربردهای ورق رائکس (Raex)
۱. صنایع معدنی و سنگین
- باکت لودر و بیل مکانیکی (بهخاطر تماس دائم با سنگ و شن)
- کامیونهای معدنی (کف و دیوارهها برای مقاومت در برابر سایش بار)
- سرندها و شوتها (برای انتقال مواد معدنی ساینده)
۲. صنایع فولاد و سیمان
- قیفها (Hopper) و نوار نقالهها (مقاوم در برابر سایش کلینکر و سنگآهن)
- آسیابها و خردکنها (قطعات داخلی)
- دیواره و کف سیلوها.
۳. ماشینآلات راهسازی و ساختمانی
- تیغه بلدوزر و گریدر.
- قطعات سایشی ماشینآلات راهسازی.
- سطوح درگیر با خاک، شن و آسفالت.
۴. صنایع بازیافت و زباله
- خردکنها و آسیابها (چکشها و دیوارهها)
- ماشینآلات بازیافت فلزات و ضایعات.
۵. صنایع کشاورزی
- تیغههای خاکورزی و شخمزنها.
- قطعات سایشی کمباین و ماشینآلات کشاورزی.
۶. سایر کاربردها
- خودروسازی سنگین (کامیون و تریلر حمل بار سنگین)
- صنایع حملونقل مواد (کانتینرها و واگنهای معدنی)
- کاربردهای عمرانی که نیاز به مقاومت سایشی دارند.
✅ به طور خلاصه، ورق Raex هر جا که سایش، ضربه و اصطکاک شدید وجود دارد کاربرد دارد و باعث افزایش طول عمر تجهیزات و کاهش هزینه تعمیرات میشود.
